华为VBST和思科PVST对接实例

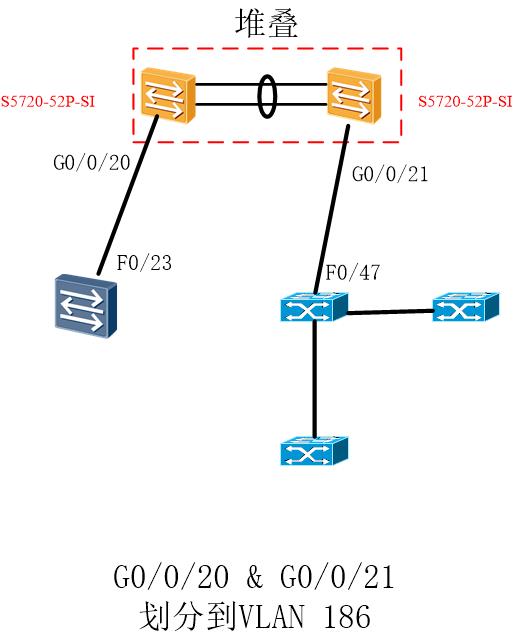

如图红框为两台华为S5720-52P-SI 通过业务口堆叠

G0/0/20G0/0/21划到vlan 186

下接思科接入交换机,思科交换机上生成树模式为PVST

为了使得思科的PVST生成树和华为的生成树对接

实施以下配置:

思科交换机上生成树默认优先级为32768,优先级不做改变,在配置模式下配置以下命令:

cisco(config)#spanning-tree mode pvst

cisco(config)#no spanning-tree optimize bpdu transmission


在上面的拓扑中为了保证堆叠在一起的华为S5720为生成树的根,启用VBST模式的生成树,经查询,原网络PVST路径开销算法均采用short算法,所以华为S5720需采用dot1d-1998算法与之对应。然后修改华为S5720在 VLAN186中的优先级为4096,确保华为S5720为生成树根。

[huawei]stp mode vbst

[huawei]stp pathcost-standard dot1d-1998

[huawei]stp enable

[huawei]interface GigabitEthernet0/0/20

[huawei- GigabitEthernet0/0/20]port link-type access

[huawei- GigabitEthernet0/0/20]port default vlan 186

[huawei- GigabitEthernet0/0/20]stp no-agreement-check   //因为有些思科设备不支持快速迁移所以需要配上这条命令

[huawei]stp vlan186 priority 4096

[huawei]interface GigabitEthernet0/0/21

[huawei- GigabitEthernet0/0/20]port link-type access

[huawei- GigabitEthernet0/0/20]port default vlan 186

[huawei- GigabitEthernet0/0/20]stp no-agreement-check

[huawei]stp vlan186 priority 4096
