OSPF虚链路学习笔记

有时无法满足每个区域必须和骨干区域直接相连的要求,为解决此问题,OSPF提出了虚链路的概念。虚连接是设置在两个路由器之间,这两个路由器都有一个端口与同一个非主干区域相连。虚连接被认为是属于主干区域的,在OSPF路由协议看来,虚连接两端的两个路由器被一个点对点的链路连接在一起。在OSPF路由协议中,通过虚连接的路由信息是作为域内路由来看待的。

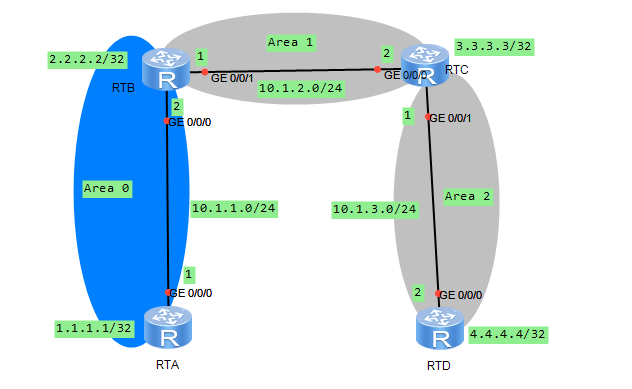

实验拓扑如(华为NP教程):


按照图中的信息配置好各个接口的IP地址和环回口

RTA和RTD按照图中信息正常的配置OSPF即可

虚链路在RTB和RTC之间,宣告网段的时候在相应的area里面使用vlink-peer Neighbors router ID

RTB的ospf具体配置如下:

ospf 1  area 0.0.0.0

network 2.2.2.2 0.0.0.0

network 10.1.1.0 0.0.0.255  area 0.0.0.1

network 10.1.2.0 0.0.0.255

vlink-peer 3.3.3.3


RTC的ospf具体配置如下:

ospf 1  area 0.0.0.1

network 10.1.2.0 0.0.0.255

vlink-peer 2.2.2.2

area 0.0.0.2

network 3.3.3.3 0.0.0.0

network 10.1.3.0 0.0.0.255

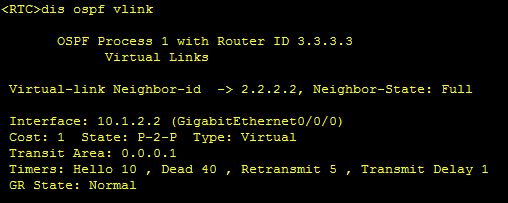

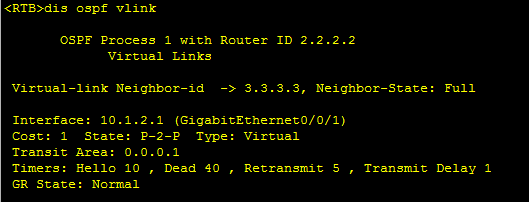

查看虚拟连接的详细信息

RTB VIRTUAL.pngRTC VIRTUAL.png

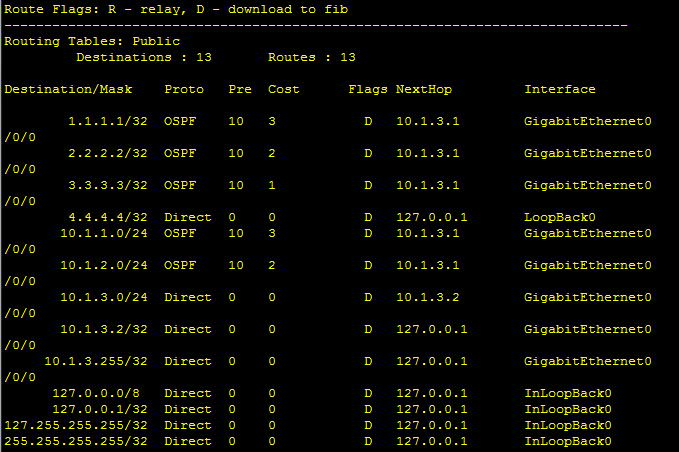

路由表验证一下:
